Инструменты для ГНКТ

Описание

Назначение и принцип действия.

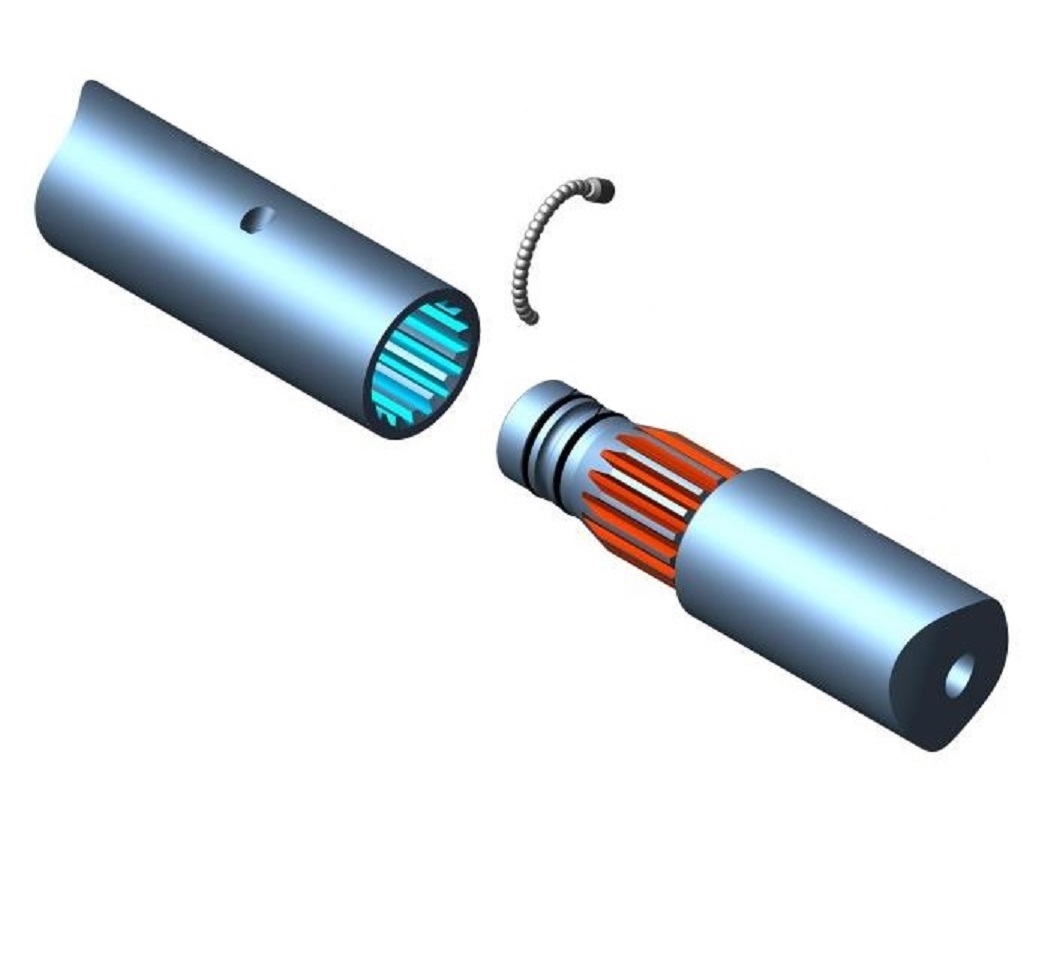

ШЛИРС-ИГТ – шлицевое разъемное герметичное соединение.

ШЛИРС представляет собой шлицевое соединение фиксируемое от самопроизвольного разъединения валом, которые вставляется при сборке. Соединение может быть как на деталях соединяемых изделий, так и в виде переводников. Соединение ниппеля с муфтой происходит «от руки», а затем фиксируется специальным гибким валом. За счет уплотнительных манжет обеспечивается герметичность соединения.

Характеристики:

- Перепад давления соединения - до 700 атм (70МПа)

- Может эксплуатироваться до 175⁰С;

- Сокращает время монтажа/демонтажа на 80%;

- Обеспечивает 100% герметичность соединения без приложения высоких усилий;

- Высокое сопротивление разрывным нагрузкам;

Преимущества соединения ШЛИРС:

- Выдерживает высокий крутящий момент (может быть использовано в компоновках для

бурения, фрезерования);

- Сборка и разборка соединения происходит «от руки»;

- Соединение эксплуатируется в обе стороны (влево, вправо), без риска отворота. Конструкция полностью исключает самопроизвольное разъединение;

- При сборке соединения исключено превышения предельно допустимой нагрузки соединения

(по сравнению с фланцевым или резьбовым соединением);

- Высокие сроки эксплуатации до ремонтно-восстановительных работ.

- Неограниченные возможности применения в любом типе компоновок;

- Исключает опасные приемы работы и повышает безопасность работ;

- Высокая стойкость к воздействию агрессивной среды на герметизирующее уплотнение.
