Описание

Назначение

Инструмент управления муфтами ГРП - ИГТ-УМка - предназначен для открытия или закрытия муфт ГРП и окон в многоствольной скважине , входящими в компоновку.

Конструкция и принцип действия

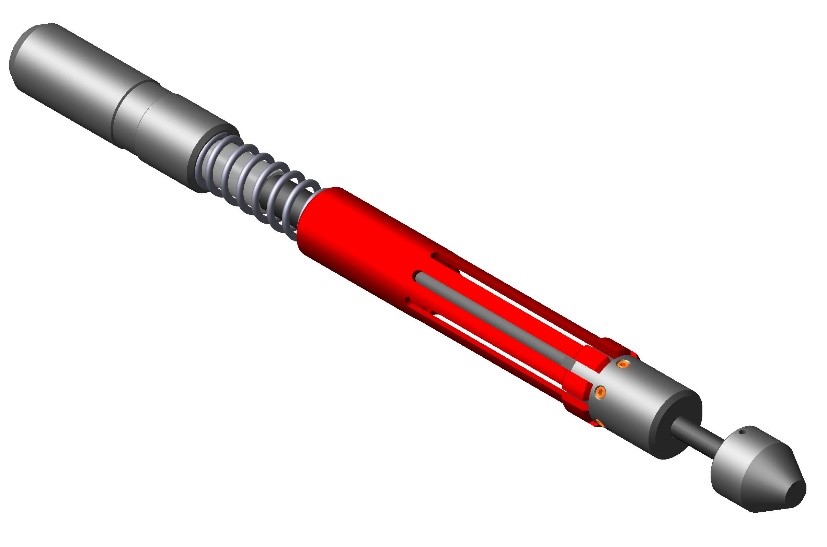

Инструмент состоит из штока, на котором установлен упор цанги и цанга. Сверху на штоке установлен верхний переводник, поджимающий через пружину цангу. Снизу на шток навинчен наконечник. В верхнем переводнике выполнена внутренняя резьба для подсоединения инструмента к компоновке ГНКТ.

После спуска до муфты ГРП, инструмент приводится в действие жидкостью подаваемой  через ГНКТ. При этом цанга смещается вверх, отходит от упора и происходит уменьшение наружного диаметра по лепесткам. После чего инструмент вводится в муфту ГРП и циркуляция через ГНКТ останавливается. Цанга под действием пружины возвращается в исходное положение, захватывая заслонку муфты ГРП. Перемещением вверх – вниз, открывается или закрывается муфта ГРП.

Для высвобождение инструмента, возобновляют циркуляцию через ГНКТ и инструмент выводится из муфты.
