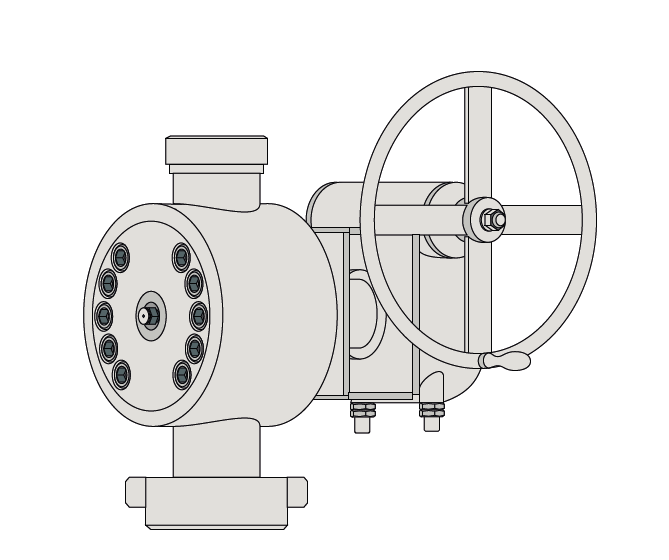

Задвижка шаровая ЗШ
Описание
Назначение:
Задвижка шаровая ЗШ применяется в качестве запорного устройства и служит для полного перекрытия потока рабочей жидкости. Устанавливается в состав арматуры устьевой запорной АЗП-180х35-180х14.
Типоразмеры:
| Задвижка |
В составе фонтанная арматура |
| ЗШ 80х70 |
АЗП-180-35-180х14/89-70 |
| ЗШ 80х105 |
АЗП-180-35-180х14/89-105 |
| ЗШ 65х105 |
АЗП-180-35-180х14/89-105 |
| ЗШ 65х70 |
АЗП-180-35-180х14/89-70 |
Основные технические характеристики:
| Наименование параметров |
Значение |
Единица измерения |
| Привод задвижки |
Ручной, через редуктор |
|
| Рабочее давление |
До 105 |
МПа |
| Проходной диаметр |
65-80 |
мм |
| Диапазон рабочих температур |
от -30 до +120 |
°C |
| Габаритные размеры |
648х446х547 |
мм |
| Масса |
239 |
кг |
| Способ подключения нагнетательной линии |
Cn.Tr 136х7,2 |
|
| Резьба для соединения с устьевой арматурой |
Гайка спец. БРС 150мм |
|
| Тип редуктора привода |
Червячный |
|
| Грузоподъемность за верхнюю гайку БРС |
Не более 50 тонн |
|
