Пакерно-якорное оборудование

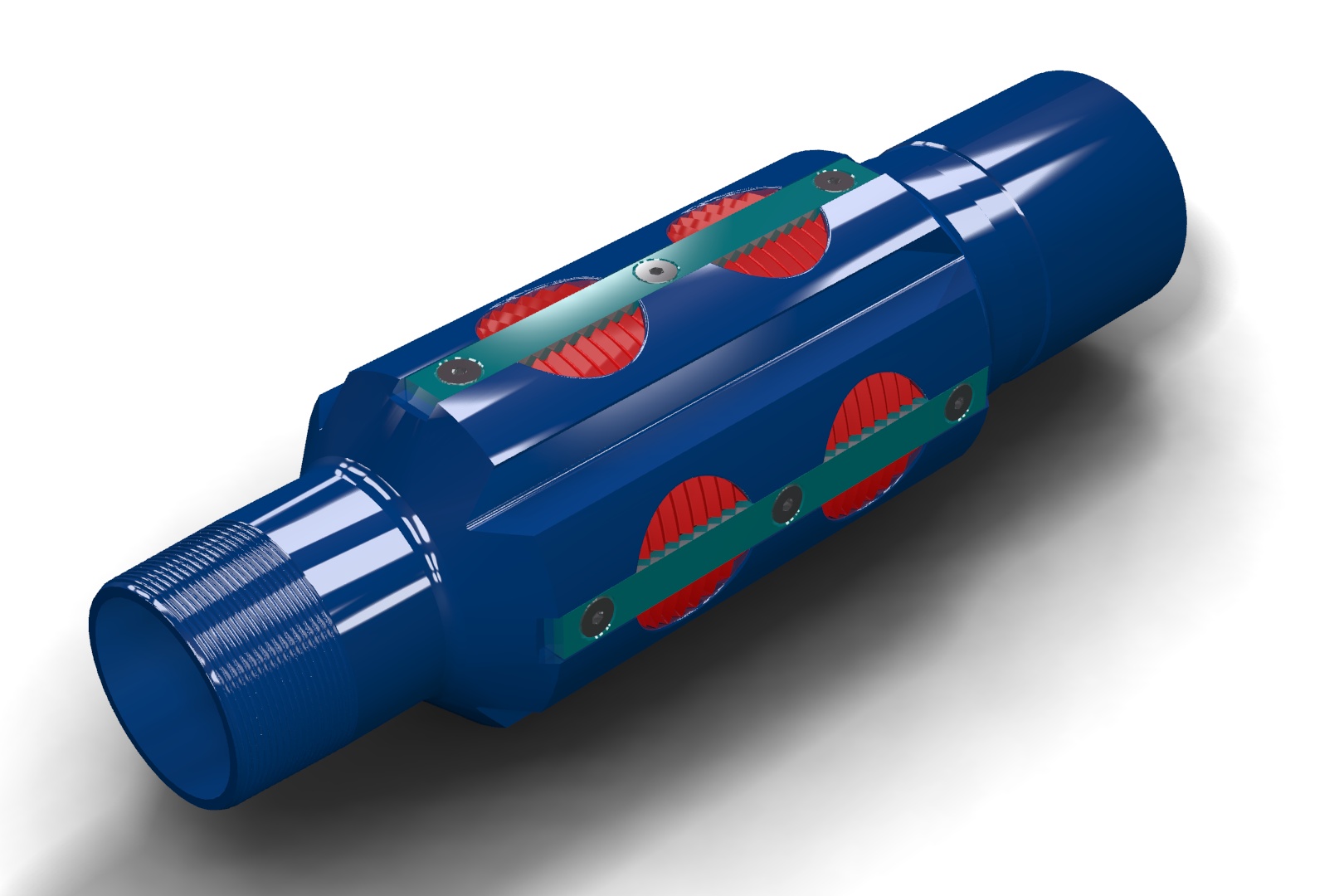

Гидравлический якорь ЯГ-1

Стальной корпус
Универсальность
Экономичность

Описание

Назначение:

Предназначен для использования совместно с механическими извлекаемыми пакерами для удерживания пакера от перемещения вверх при подаче избыточного давления под пакерно-якорное оборудование.

Основные узлы и их назначение:

Якорь устанавливается выше пакера в колонне труб.

Срабатывание якоря (выдвижение плашек) происходит при возникновении избыточного давления в колонне труб

Проходной канал якоря ЯГ-1, позволяет беспрепятственно проводить работы, связанные с капитальным ремонтом скважин (геофизические работы, перфорация, работы с применением ГНКТ и т.п.)

Преимущества:

Повышенная надежность сцепления плашек со стенками обсадной колонны.

Легкость в обслуживании.

Низкая металлоемкость.

Условный диаметр э/к, мм	Толщина стенки э/к, мм	Пакер	Диаметр пакера, мм	Проходной диаметр пакера, мм
102	5,5 - 7,0	ЯГ-1-82	82	38
114	5,2 - 8,6	ЯГ-1-92	92	46
127	7,5 - 9,2	ЯГ-1-103	103
127	6,4 - 5,6	ЯГ-1-108	108
140	10,5	ЯГ-1-108	108
	7,7 - 9,2	ЯГ-1-116	116	62
	6,2 - 7,7	ЯГ-1-118	118
	6,2	ЯГ-1-122	122
146	6,5 - 10,7	ЯГ-1-118	118
146	6,5 - 9,5	ЯГ-1-122	122
168	10,6 - 12,1	ЯГ-1-136	136
168	7,3 - 10,6	ЯГ-1-140	140	76
178	12,7	ЯГ-1-140	140
	10,4 - 11,5	ЯГ-1-145	145
	8,1 - 10,4	ЯГ-1-152	152
	5,9 - 6,9	ЯГ-1-158	158
194	10,9 - 12,7	ЯГ-1-162	162
194	7,6 - 9,5	ЯГ-1-168	168
