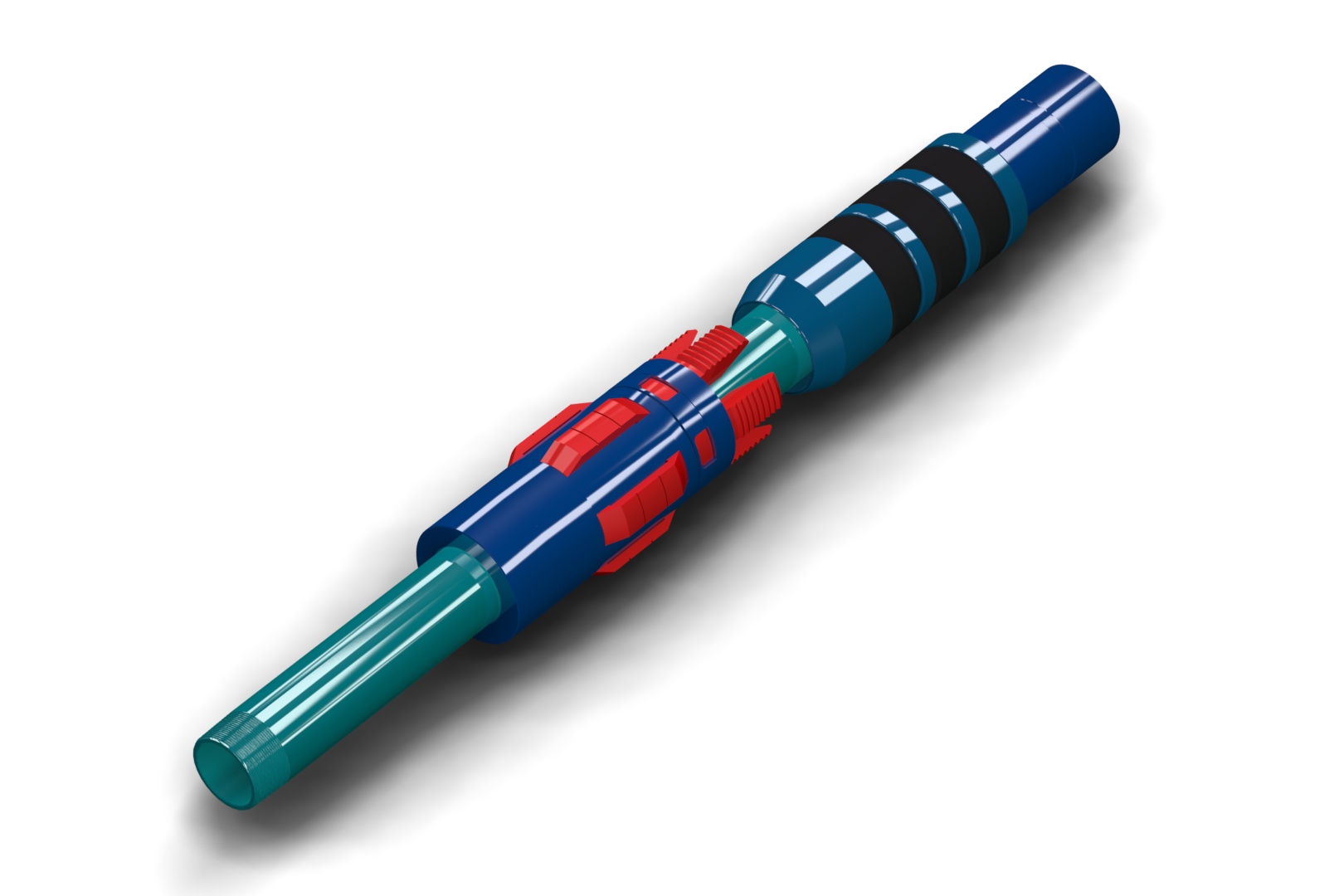

Пакер ПГМ-5

Стальной корпус
Универсальность
Экономичность

Описание

Назначение:

Пакер ПГМ-5 предназначен для герметичного разобщения интервалов ствола обсадной колонны, в процессе проведения технологических операций. Пакер ПГМ-5 используется для:

Закачки воды в нагнетательных скважинах.
Проведение ремонтно-изоляционных работ.
Проверки герметичности обсадной колонны.
Проведения других технологических операций, осуществление которых требует создания избыточного давления над или под пакерно-якорным оборудованием.

Исполнения пакера и их конструктивные отличия:

Пакер ПГМ-5 – установка в обсадной колонне с проворотом насосно-компрессорных труб (НКТ)
(вправо). По требованию заказчика возможно исполнение с установкой в обсадной колонне с
проворотом НКТ (влево).
Пакер ПГМ-5(О) – установка в обсадной колонне осевыми перемещениями НКТ.

Особенности конструкции:

Пакер ПГМ-5 является извлекаемым.
Пакер может быть установлен несоколько раз за одну спуско-подъемную операцию.
Повышенная износостойкость

Температура рабочей среды – до 120 ºС (по согласованию с заказчиком – до 150 ºС).

Условный диаметр э/к, мм	Толщина стенки э/к, мм	Пакер	Диаметр пакера, мм	Проходной диаметр пакера, мм
102	5,5 - 7,0	ПГМ-5-82, ПГМ-5-(O)-82	82	34
114	5,2 - 8,6	ПГМ-5-92, ПГМ-5-(O)-92	92	46
127	7,5 - 9,2	ПГМ-5-103, ПГМ-5-(O)-103	103
127	6,4 - 5,6	ПГМ-5-108, ПГМ-5-(O)-108	108
140	10,5	ПГМ-5-108, ПГМ-5-(O)-108	108
	7,7 - 9,2	ПГМ-5-116, ПГМ-5-(O)-116	116	55
	6,2 - 7,7	ПГМ-5-118, ПГМ-5-(O)-118	118
	6,2	ПГМ-5-122, ПГМ-5-(O)-122	122
146	6,5 - 10,7	ПГМ-5-118, ПГМ-5-(O)-118	118
146	6,5 - 9,5	ПГМ-5-122, ПГМ-5-(O)-122	122
168	10,6 - 12,1	ПГМ-5-136, ПГМ-5-(O)-136	136	68
168	7,3 - 10,6	ПГМ-5-140, ПГМ-5-(O)-140	140
178	12,7	ПГМ-5-140, ПГМ-5-(O)-140	140
	10,4 - 11,5	ПГМ-5-145, ПГМ-5-(O)-145	145
	8,1 - 10,4	ПГМ-5-152, ПГМ-5-(O)-152	152	73
	5,9 - 6,9	ПГМ-5-158, ПГМ-5-(O)-158	158
194	10,9 - 12,7	ПГМ-5-162, ПГМ-5-(O)-162	162
194	7,6 - 9,5	ПГМ-5-168, ПГМ-5-(O)-168	168
